Fabriquer son propre détecteur de son qui répond à ses besoins



Pourquoi réaliser son propre détecteur de son ? Car la plupart des appareils vendus sur le marché coûtent bien plus chers que les 15 ou 16 euros de ce montage détaillé ci-dessous... donc un choix financier... encore faut-il ne pas avoir peur des soudures...

Mais autre soucis : les appareils de ce genre ne sont pas adaptés pour les appartements avec interphone, ne détecte pas le son d'une personne qui frappe à votre porte, l'alarme incendie de votre bureau qui se déclenche, votre cocotte minute qui se met à siffler etc... et bien souvent, on a un récepteur qui est lumineux OU vibrant, filaiaire OU sans fil ... en fabriquant votre propre détecteur/interrupteur sonore vous pouvez l'adapter comme bon vous semble



Monter soi même un détecteur de son qui réponde exactement à ses propres besoins.
La solution la plus simple est encore d'utiliser un kit électronique, restera à acheter un fer à souder, du fil à souder, une petite pince et un peu de patience...

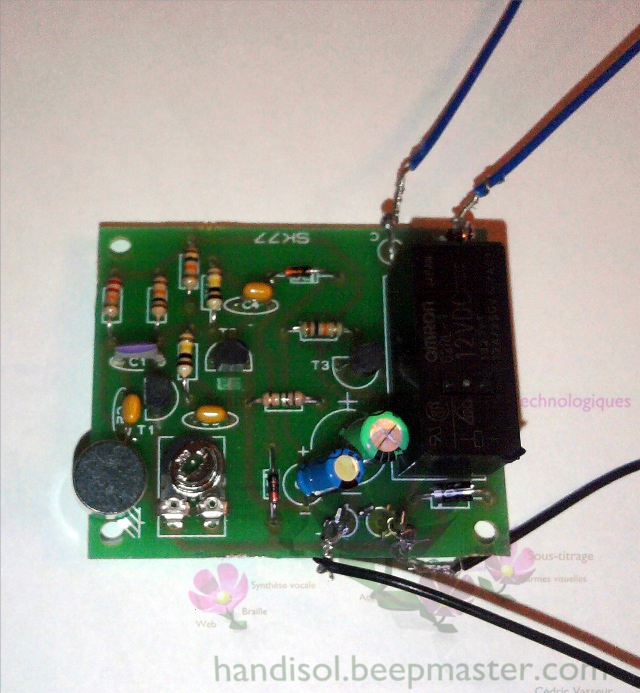

L'interupteur sonore : ici un STAR-KIT VOX CONTR. SK77

Star-kit VOX Contr. SK77



Son montage est très simple, vous le trouverez en KIT autour de 15 et 16 euros dans les boutiques d'électronique comme "Selectronique", "Conrad" et "Gotronic" ...

Une fois soudé comment ça marche ? C'est assez simple : là où vous avez deux petites fiches +/- il vous suffit de monter une pile de 9 volts ou de 12 volts ( ou un adaptateur secteur mais attention à ce que ce dernier soir sécurisé avec un très bon fusible : s'agisant d'un montage perso la moindre soudure qui bave peut être fatable : demandez conseil à votre boutique d'électronique )

Une fois "alimenté" vous pouvez réglez la sensibilité du micro avec le variateur de tension à la droite de ce dernier avec un petit tournevis ou une lame de couteau, au moindre bruit vous entendrez un clic/clac venant de la petite boite noire : c'est là où se cache le "truc" : il s'agit d'un électro-aimant qui joue le rôle d'interrupteur piloté par la micro : si un bruit est détecté ( en fonction de la sensibilité réglée ) : l'électro-aimant s'actionne et ferme le circuit du haut (marqué T/C : les fils bleus sur la photo ).

C'est donc sur ces fils bleus que vous pouvez brancher ce que vous voulez : lampe, vibreur, émetteur radio, etc...

les dominos

afin de brancher / débrancher par la suite différents types de flashs/appareil plus facilement je vous conseille de mettre un domino à la partie T/C du montage.

La lampe

Pourquoi réaliser son propre détecteur de son ? Car la plupart des appareils vendus sur le marché coûtent bien plus chers que les 15 ou 16 euros de ce montage... donc un choix financier... encore faut-il ne pas avoir peur des soudures... Mais autre soucis : en général ils répondent à un seul et unique besoin : par exemple vous trouverez des sonnettes pour personnes malentendantes qui émettent des flashs lumineux composé d'un émetteur sous forme de bouton à placer à l'entrée, et d'un récepteur composé d'un flash lumineux : c'est très bien ... mais... voilà pour ma part : on a un interphone digital pour tout le bâtiment ! Je ne peux pas installer un bouton spécifique à mon nom et la distance serait trop grande entre l'entrée et mon appart pour que l'onde passe correctement...

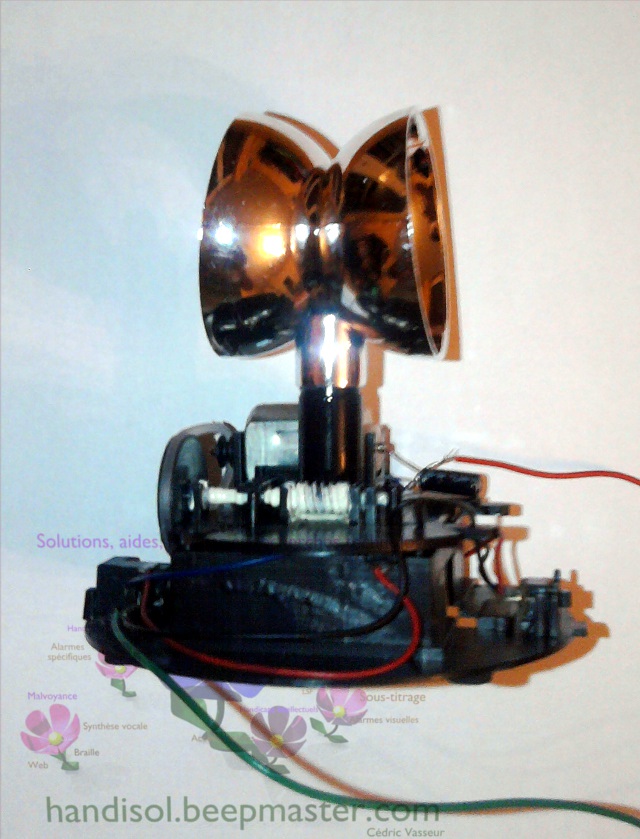

Par exemple : j'ai testé mon interrupteur avec le petit girophare ci-dessous ( qui fonctionne avec 3 piles de 1.5 volts ) , le cable entre détecteur/interrupteur et le girophare fait ici plus de 7 mètres.

lampe

Repérez les fils qui conduisent à l'interrupteur du girophare ou tout autre dispositif et vous saurez où placer votre fil bleu.



Installation chez soi

Une fois le montage électronique réalisé vous pouvez installer une goulotte ( un cache à fixer sur votre mur dans lequel vous glissez vos fils ) entre votre porte d'entrée et votre pièce principale.

Actuellement je teste encore les différents types d'alimentation entre piles / batteries rechargeable / adaptateur secteur pour trouver le juste équilibre pour l'alimentation.

Autres détecteurs

Le détecteur de son lumineux Velleman PMK 115

sonomètre lumineux

Voici un sonomètre lumineux : contrairement à ce que l'on peut penser : toutes les leds s'allument lorsqu'un son est détecté, les leds s'éteindront d'elles même l'une après l'autre lorsque la pile s'usera tout doucement ( testé : la pile dure 1 mois environ ) On regrettera l'utisation d'une pile bouton plus couteuse qu'une pile AA plus standard...

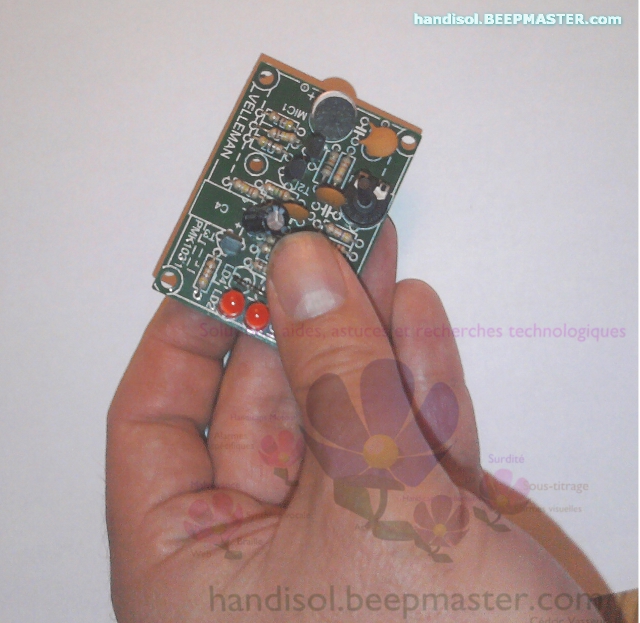

Le détecteur de son lumineux Velleman PMK 1031

Détecteur de son velleman

Idem que le précédent : seul deux led s'allument, rien de prévu pour l'alimentation ce qui est bien domage...



Un détecteur de son ? pour faire quoi ?

On frappe à votre porte, l'interphone sonne, le téléphone sonne, votre chien aboye, la cocotte minute siffle : tout ces sons ne sont pas forcément audibles par tout le monde, ce type de petits détecteurs peut aider à mieux détecter un son, son origine et avertir de façon lumineuse / vibreur ou autre une personne sourde/malentendante.

Il existe des appareils spécialement conçus pour le téléphone, pour des sonnettes spécifique à installer ( pour maisons ), mais pas vraiment d'appareil conçu pour détecteur votre cocotte minute par exemple... L'alarme incendie de votre bureau , etc...



Aller plus loin ?

Après avoir désossé un petit véhicule radiocommandé premier prix je me suis amusé à le brancher sur le détecteur de son côté "télécommande", quand au récepteur : s'agissant de petite moteur qui tournent : ils font très bien l'affaire de vibreurs : seul soucis à résoudre : le problème de pilles / batterie qui peut être résolu par des batteries lithium rechargeable... Mais pour l'instant je le teste en version filaire.



Astuce par mail de Bernard :
on peut les remplacer par un couple de piles "Energizer Ultimate" au lithium aussi mais de 1,5 v. Existe en AA et AAA chez Conrad par exemple. Très bonne conservation: un kit acheté maintenant est bon jusqu'en ...2023.
suer le "Le détecteur de son lumineux Velleman PMK 115" sonomètre lumineux (par exemple), cela devrait allonger singulièrement la durée de fonctionnement de l'appareil.
Cordialement.
